无塔供水设备

更新：2016/10/7 20:31:00 点击：

品牌：工泉牌
型号： DN1200

产品介绍

石家庄工泉水处理科技有限公司生产的无塔供水设备有：家用无塔供水器，商用无塔供水设备。无塔供水设备吨位有：5吨，10T，20吨，30吨，60吨等，可以按照用户的要求来定制。无塔供水设备有气压式无塔供水设备、变频供水设备、无负压供水设备等。顾名思义就是没有水塔的供水设备，这里的水塔是指的高位水塔，最早是砖砌的，无塔供水绝对不是单一的变频供水设备。目前无塔供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达30米，即6层楼房。大大降低了前期投入成本，实现了全自动控制。

无塔供水设备概述

本设备依据供水管网中瞬时变化的压力和流量参数，自动改变水泵的台数和运行转速，实现恒压变量供水的闭环调节，从而达到提高公司质量和高效节能的目的。

随着二次供水加压技术的发展，无塔供水设备从根本上解决了这些问题。据“供水设备推广中心”的资料显示，无塔供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比健在高位水箱节约投资60%，大大节约土建投资。

目前无塔供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。

1、节能

本装置与其他的控制系统不同,它的能量损失最小,泵仅在要求供水时

才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出

恒定的压力。在用水量极小时,比如夜间,系统可通过气压罐供水,或辅泵(设计选配

供水。

2、低噪音运行

需要供给最大流量的时间很少，大部分时间泵都工作在低转速

状态，并且泵是由低噪音电机驱动低速运转的。系统还加置了降低振动和噪音的

减振器，合适的安装可以使噪音降低到最小。因此，在要求安静工作环境的场所

安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等。

3、占地面积小

本中心要求提供安装的场地非常小，柔性布置和特殊的设计可

以用于每一个可能安装的地方。

4、容易安装

每一套设备都是成套供应的，并已装配好连接进出水口、动力及

低水位保护开关的接口和操作设备。

5、运行经济

使用变频无级调速系统可以快速调整泵的供水流量，并向用户提

供合适的供水压力。合适的工作压力使得设备的使用时间长，且泵、阀门、仪表

及其他水暖器材的磨损很小，不易损坏。标准化的元器件和极大的互换性可减少

大量备品备件。

6、快速收回投资

较高的投资费用将因较低的能量消耗在短期内得到补偿。显

著的节能效果可快速收回投资费用。

无塔供水设备特点

1、经济效益显著：使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。

2、设计严谨：该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。

3、运行可靠：该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。并且性能良好、控制方式灵活、抗干扰能力强

4、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。

5、操作简单：“供水设备推广中心”总是站在供水设备科技发展的前沿。新一代的供水设备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。操作人员只需转换电控柜开关，就可以实现用户所需工况，实现全自动无人值守。

6、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

7、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。

8、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。

无塔供水工作原理

无塔供水设备工作原理图

无塔供水设备在投入使用时，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

无塔供水设备原理

变频供水设备的基本工作原理是根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。当用户用水量小于一台水泵出水量是，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。

当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在高校区，既保证用户恒压供水，又节省电能。设备不需配备专职操作人员。

无塔供水适用范围

1、有水池的高层建筑、宾馆、学校、城镇居民小区、企事业单位、新农村建设农村的生活用水。

2、工厂、工矿企业的生活或者生产用水。

3、各类水厂、供水站、污水废水厂、农业排灌站等供排水。

4、高楼、小区、企事业单位热水集中供水。

5、生产、生活中的冷却水、循环水的加压。

6、油田输油管道、油库、油站等的恒压输油。

无塔供水最新技术

无吸程管网叠压供水设备是一种最新的无塔供水技术，随着技术的发展和进步，经过近几年的市场实践应用，无吸程管网叠压供水技术不断改良，逐渐成熟，凭借自身的各种优点受到了广大用户的好评！

技术特点：

对比传统的供水设备和自然叠压无负压供水给水设备，HGH VI无吸程强制叠压供水给水设备具有以下特点和优势:

1、投资小，无水池，不用消毒。

2、体积小，占地少，安装方便。

3、高效节能，全部充分利用自来水管网压力，三重强制叠压，耗电少，运行费低。

4、全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

5、水压稳定，不会造成市政管网压力波动。

6、全自动控制运行，无人值守设计。

7、超强保护，故障自动显示，报警。

8、模拟屏人机对话，可随时查询、设定、调整运行参数。

9、旁通设计，自动切换，停电不停水。

10、高寿命，运行效率高，可提高水泵寿命3倍以上。

11、可完全埋于地下，特别适用于用地紧张地区（特殊研制、特殊工况).

管网叠压供水设备三大核心技术解析：

核心技术之一：全自动智能叠压调配技术：

　　全自动智能叠压调配技术除了具备真空抑制器和负压消除器的稳流，予压补偿作用外，还采用独有的工艺设计对管网水进行增压调配，实现100%借用管网压力，实现真正意义上的三重增压叠压，达到节能降耗的目的，同时还具有信息处理功能，将这些数据经实时收集和分析系统运算和处理，发送到相应执行单元。

核心技术之二：全自动智能欠压调配技术：

　　全自动智能欠压调配系统的作用是在自来水管网压力不足的情况下，可根据管网工况随时通过调配系统（包括压力，水位反馈，流量，压力调节等运行状态）实现设备正常供水，满足管网压力最不利点的用水要求。

核心技术之三：全封闭带压稳流补偿技术：

　　自然叠压是通过与大气接触来消除负压，而本系统是采用符合饮用水要求的全封闭部件，饮用水不与任何成分的气体接触，严格保证饮用水的卫生安全。其本身是承压设备，保证任何情况下始终带压运行，从根本上杜绝了管网出现负压的可能性。

选型说明

无塔供水设备主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

供水系统选用原则

（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

变频器

根据工艺要求，建议配用变频器。变频器是采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

据“供水设备推广中心”提供的主要技术数据如下：

功率范围：2.2-3000kW

电源电压：380/400/415/440/460/480/500VAC 3相±10%；

电源频率：48-63Hz

控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

连续负载能力：150% In，每10分钟允许1分钟

串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。

外型结构紧凑，安装方便。产品经过多种电气安全规范认证，符合GE、UL及质量认证体系ISO9001和ISO4001等。

变频器独特的直接转矩控制（DTC）功能是目前最佳的电机控制方式，它可以对所有交流电机的核心变量进行直接控制，无需速度反馈就可以实现电机速度和转矩的精确控制。

变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置，这些预设的应用宏配置大大节约了调试时间，减少出错。

可编程序控制器

可编程序控制器是模块化中小型PLC系统，能满足中等性能要求的应用；大范围的各种功能模块可以非常好的满足和适应自动控制任务，各种单独的模块之泛组合以用于扩展；简单实用的分散式结构和多界面网络能力，使得应用十分灵活；方便用户和简易的无风扇设计；当控制任务增加时，可以自由扩展；大范围的集成功能使得它的功能非常强劲。

多种的性能递增的CPU和丰富的且带有许多方便功能的I/O扩展模块，使用户可以完全根据实际应用选择合适的模块。当任务规模扩大，可随时使用附加模块对PLC进行扩展。

石家庄工泉水处理科技有限公司推荐设备：软化水设备参考地址http://www.pso.net.cn/Product/ruanshuiqi/

软化水设备又称为全自动软水器或者全自动软化水设备，该设备是由玻璃钢罐、阴阳树脂、上下布水器、全自动过滤阀、中心管盐箱等组成。

我公司研制生产的全自动软化水器（全自动钠离子交换器），主要以“润新”、 “富莱克”等国内外知名品牌控制阀为主导。该设备除需要人工定期补充盐水外，其它均为自动化运行。配置方式有单罐、双罐、多罐组合，控制方式分为时间型和流量型控制（也可根据用户的需要选用国产手动、半自动控制装置），钠离子交换器产水量从0.5吨/小时到500吨/小时。工泉水处理欢迎新老用户前来考察。

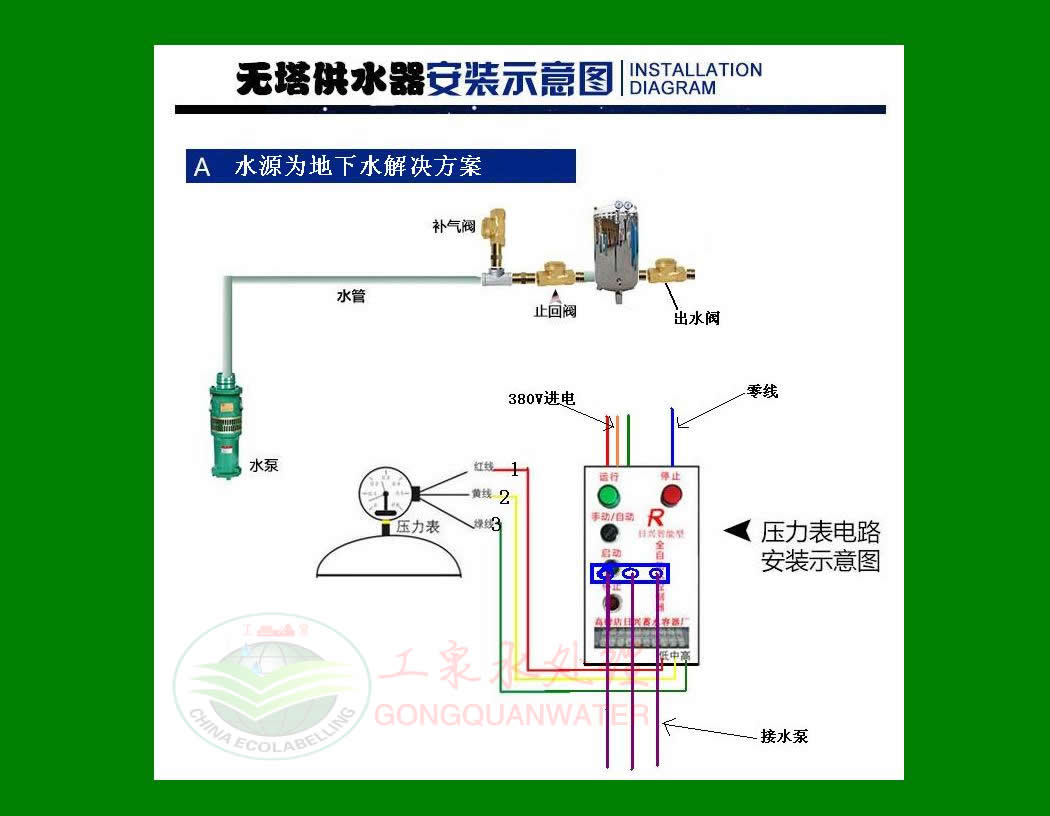

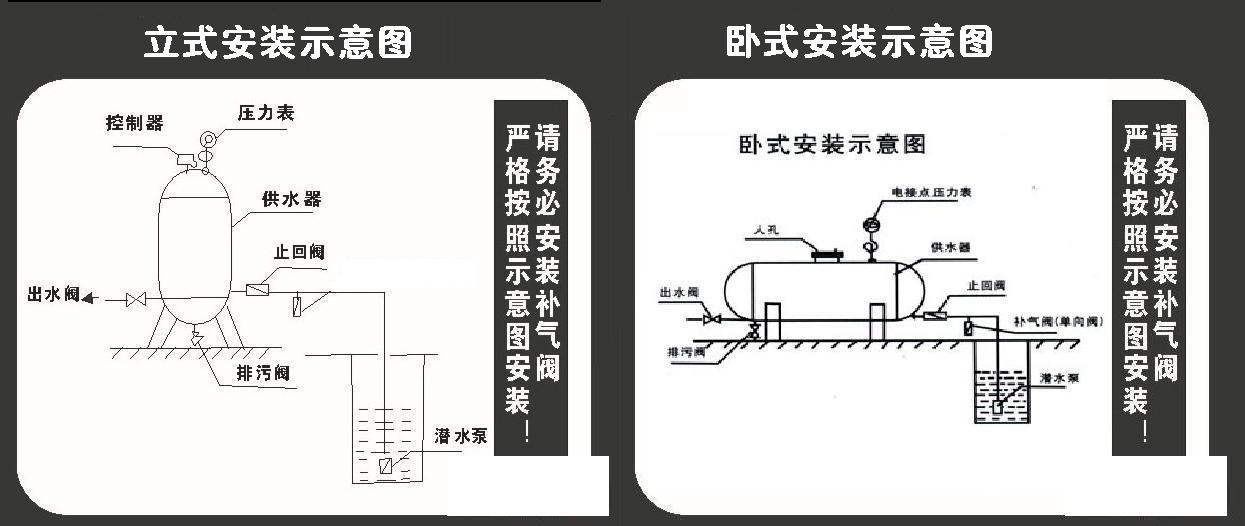

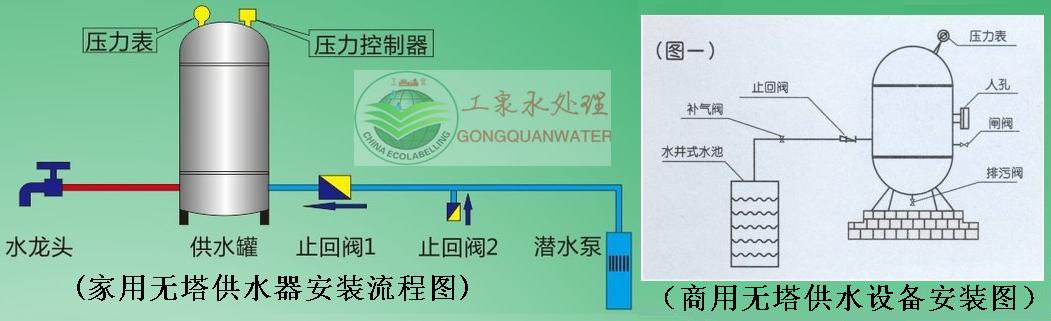

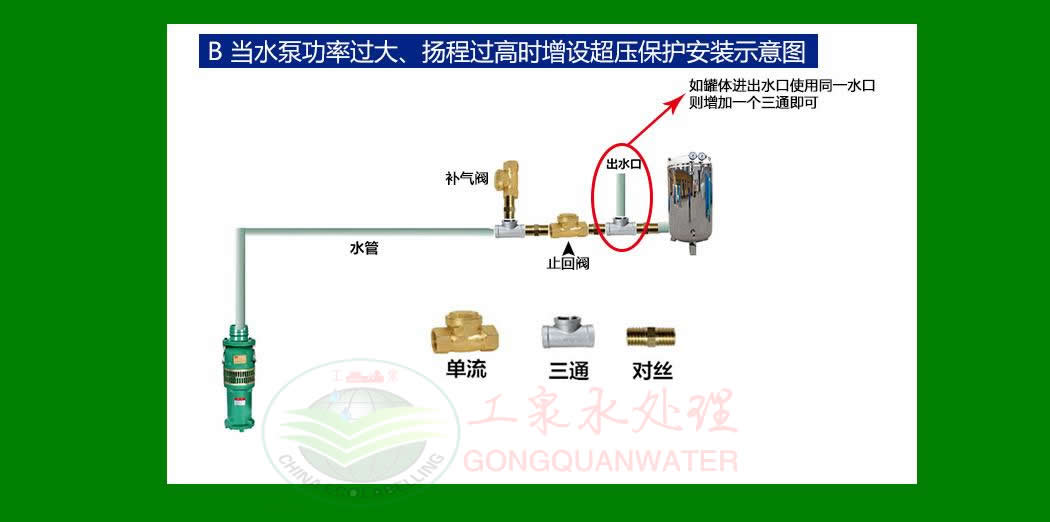

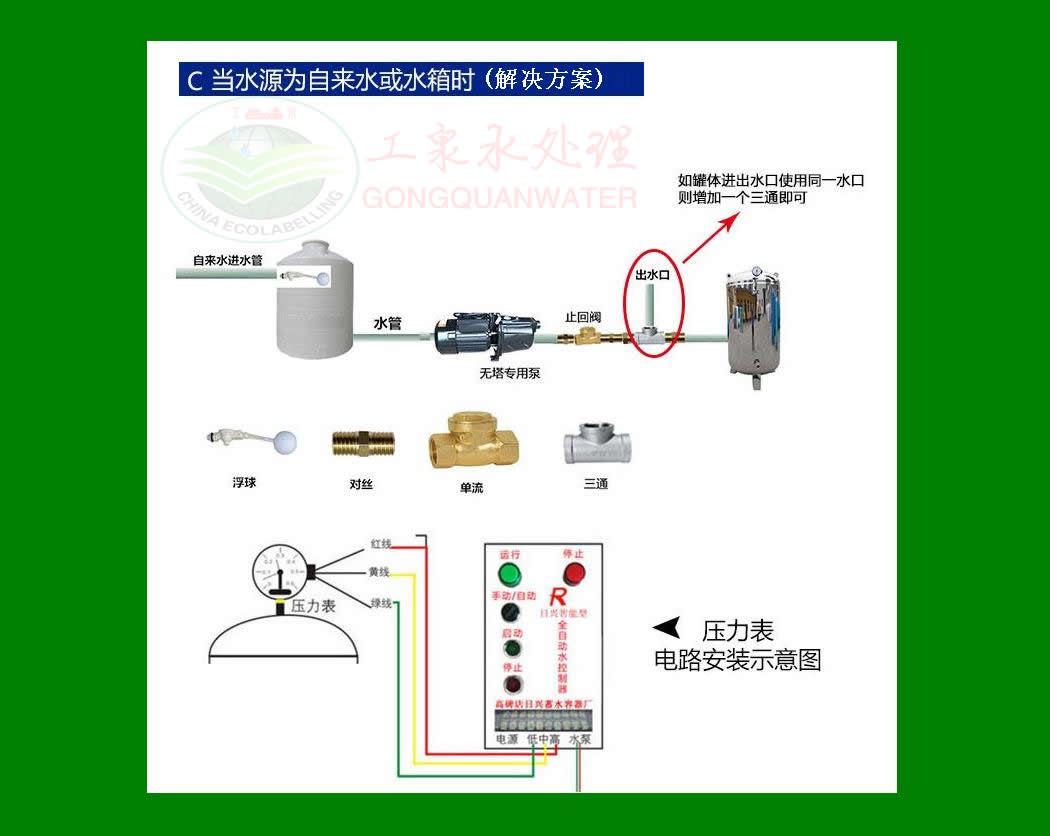

立式家用无塔供水器安装流程：
